該系列產品主要應用與測走向、傾向、傾角、定方位、測直角、定水平、測垂直角、
適用于地質勘測、煤礦及有色金屬礦井的開采、軍事院校等.

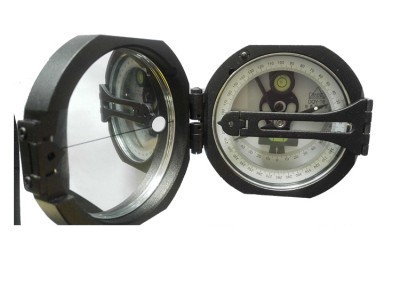

?DQY-1型地質羅盤儀
?長水準器角值:? 15'±5'/2mm?
圓水準器角值:? 30'±5'/2mm?
測角器讀數差:? ≤0.5°?
度盤格值：? 1°?
重量：? 0.27kg?
尺寸：? 80×70×35(mm)?
?
詳細介紹
一、用途
DQY-1型地質羅盤儀主要用途可供：
1測產狀：包括走向、傾向、傾角；
2地形草測：包括定方位(即交會定點)，測坡角，定水平；
3測垂直角.
二、主要性能
1磁針阻尼時間(磁針偏轉90°至停留在原位置上的時間)為30-60秒.
2讀數誤差：
a磁針轉動前后所指示之度數誤差不大于0.5°；
b磁針在0-180°、90-270°處由于偏心所引起誤差不大于0.5°；
c測角器的讀數誤差不大于0.5°
3水準器靈敏度：
a長水準器為15′±3′/2mm
b圓水準器為30′±5′/2mm
4儀器外形尺寸(長×寬×高)為85×73×35毫米3.
5儀器重量不超過0.27kg.
6 測角器讀數誤差：≤0.5°
7 度盤格值：1°
三、原理、結構
1原理：本儀器是利用一個磁性物體(即磁針)具有指明磁子午線的一定方向的特性，配合刻度環的讀數，可以確定目標相對于磁子午線的方向.根據兩個選定的測點(或已知的測點)，可以測出另一個未知目標的位置.
2結構(參考結構簡圖)
儀器由上蓋6與外殼13通過聯接合頁8構成儀器主體.上蓋內裝有反光鏡7，可使目標映入鏡中.外殼13的外部裝有長照準器1，配合小照準器5，可瞄準目標.外殼內裝有刻度盤2和磁針3，可以直接讀出目標的方位值，圓水準器10可以指示儀器的水平位置.長水準器4和指示盤11供測量坡角用，可以在方向盤12的傾角刻度上直接讀數.開關9為磁針制動機構，在外殼的外面?zhèn)溆写牌钦{(diào)整軸.該儀器具有結構緊湊、體積小、攜帶方便、精度可靠、性能穩定等特點.
四、使用方法
(一)測產狀(包括走向、傾向、傾角)
1測走向：
走向即巖脈在水平上投影的方向.
將儀器上蓋(6)打開到極限位置，調好本地區的磁偏角，將儀器兩個長邊靠在巖層的特征面(具有代表性的面)，保持圓水泡居中，則讀磁針北極所指示的度數，即為巖層的走向.
2測傾向：
垂直于走向所指示的面的方向
用聯接合頁(8)下邊的底盤的短邊或上蓋的背面靠穩巖層的特征面，保持圓水泡居中，則讀磁針北極所指示的度數，即為巖層的傾向.
3測傾角：
垂直于走向水平面夾角的角度.
打開上蓋(6)到極限位置，儀器的側邊垂直于走向而貼緊巖層的特征面，調長水泡居中，讀指示器所指的方向盤的度數，即為巖層的傾角.
在實際測量中，走向和傾向兩因素，只需測其中一個就可以，因?yàn)樽呦蚝蛢A向是互為90°的關系
(二)地形草測(包括定方位、測坡角、定水平線)
1定方位：
目標所處的方向和位置.定方位也叫交會定點.
①當目標在視線(水平線)上方時的測量方法.
右手握緊儀器，上蓋背面向著觀察者，手臂貼緊身體，以減少抖動，左手調整長照準器和反光鏡，轉動身體，使目標、長照準尖的像同時映入反光鏡，并為鏡線所平分，保持圓水泡居中，則讀磁針北極所指示的度數，即為該目標所處的方向.
按照同樣的方法，在另一測點對該目標進行測量，這樣兩個測點對同一目標進行的測量得出兩線沿著測出的度數，相交于目標，就得出目標的位置.
②當目標在視線(水平線)下方時的測量方法.
右手緊握儀器，反光鏡在觀察者的對面，手臂同樣貼緊身體，以減少抖動.左手調整長照準器和上蓋，轉動身體，使目標、照準尖同時映入反光鏡的橢圓孔中，并為鏡線所平分，保持圓水泡居中，則讀磁針北極所指示的度數，即為該目標所處的方向.
按照同樣的方法，在另一測點對該目標進行測量.這樣從兩個測點對該目標進行測量，得出兩線沿著測出的度數，相交于目標，就得出目標的位置.
2、測坡角：
目標到觀察者與水平面的夾角.
右手握住儀器外殼和底盤，長照準器在觀察者的一方，將儀器平面垂直于水平面，長水泡居下方.左手調整上蓋和長照準器，使目標、照準尖的孔同時為反光鏡橢圓孔刻線所平分.然后右手中指調整手把，從反光鏡中觀察長水泡居中，此時指示盤在方向盤上所指示的度數，即為該目標的坡角.如果測某一坡面的坡角，則只需把上蓋打開到極限位置，將儀器側邊直接放在該坡面上，調整長水泡居中，讀出角度，即為該坡面的坡角.(與測產狀中的傾角相同.).
3、定水平線：
把長照準器扳至與盒面成一平面，上蓋扳至90°，而照準尖豎直，平行上蓋，將指示器對準“0”，則通過照準尖上的視孔和反光鏡橢圓孔的視線，即為水平線.
(三)測物體的垂直角
把上蓋扳到極限位置，用儀器側面貼緊物體(如鉆杠)具有代表性的平面，然后調長水泡居中，此時指示器的讀數，即為該物體的垂直角.
五、注意事項
1磁針和頂針、瑪瑙軸承是儀器主要的零件，應小心保護，保持干凈，以免影響磁針的靈敏度.不用時，應將儀器關牢.儀器關上后，通過開關和撥桿的動作將磁針自動抬起，使頂針與瑪瑙軸承脫離，以免磨壞頂針.
2所有合頁不要輕易拆卸，以免松動而影響精度.
3儀器盡量避免高溫暴曬，以免水泡漏氣失靈.
4合頁轉動部分應經常點些鐘表油以免干磨而折斷.
5長時期不使用時，應放在通風、干燥地方，以免發霉.
